CSI-Z138呼吸管路外圆锥接头连接牢固度测试仪

更新日期：2026-06-25 浏览次数：8

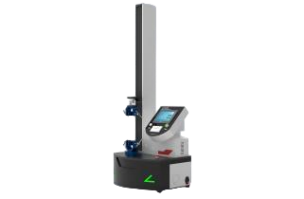

CSI-Z138呼吸管路外圆锥接头连接牢固度测试仪

‌一、产品介绍以及特点‌

产品介绍：

呼吸管路外圆锥接头连接牢固度测试仪是用于评估呼吸管路外圆锥接头连接性能的专用设备，广泛应用于医疗器械制造、质量检测及研发领域。

产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示当前力值、设定力值、测试时间、移动速率等 2、自动判断试样合格/不合格，并显示、报警 3、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 4、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机
结构特点	通电就可以使用，简单快捷

二、满足标准

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
测试区域	有控温系统，温度42±3度之间
压力传感器测量范围	0 N〜100N,精度±0.05%FS（可任意设置）
拉力速度	0-50mm/min 0-200mm/min 可任意设置
拉力间距	不小于150mm
夹具	1套
接头	鲁尔内外接头
控制器	时间控制器
安全配置	急停按钮，过载保护
尺寸重量	约535480800（mm）约重80kg
功率	约80W
电源电压	AC220V 50Hz
自制软件，实时监测，可USB导出结果，可连接电脑

四、计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
YY0461-2003附录B、C	压力传感器0 N〜100N，精度±0.05%FS	标准要求精度±2N，建议计量10N，30N，40N，50N，80N
测试项
外圆锥接头的连接牢固度	通过在端部施加一个轴线方向的拉力，观察在该规定的拉力下平滑端是否分离.以此试验平滑端与相应规格的外圆锥接头的连接牢固度。

五、满足标准其他测试项的仪器（完整资料可咨询销售）

六、试验步骤:

　B.1原理

　　通过在端部施加一个轴线方向的拉力,观察在该规定的拉力下平滑端是否分离,以此试验平滑端与相应规格的外圆锥接头的连接牢固度。

　B.2试件

　　试验在有平滑端的呼吸管路上进行。

　B.3仪器

　　B.3.1施加拉力的装置,能在离开管路端部至少150mm处沿轴线方向以(50士5)mm/min施加不少于40N的拉仲力。

　　B.3.2测量所加拉伸力(B31)的装置,精度为±2N。

　　B.3.3一个22mm或15mm金属外圆锥接头,22mm的接头带槽。尺寸符合YY1040.1规定，表面粗糙度按GB/T1031规定要求测定时为0.8pm。

　B.4步骤

　　B.4.1本试验步骤在(42士3)℃温度下进行,并将呼吸管路在该温度、相对湿度不低于80%的条件下进行状态调节至少1h后进行。

　　B.4.2将呼吸管路的平滑端用蒸馏水蘸湿后锁接于试验接头(B.3.3)上,使该接头的整个轴长被覆盖。保护好圆锥试验接头。

　　B.4.3在离开管路端部至少150mm处,沿管路轴线方向以(50士5)mm/min的速率施加拉伸力(B.3.1),记录加力小于40N时的管路是否与外圆锥试验接头分离。

七、标配物品以及用途

八、应用场景与行业需求

使用单位	产品性能
‌医疗器械生产质检	呼吸机、麻醉机管路出厂前的性能验证，确保符合标准
‌医疗机构设备维护	ICU、呼吸科定期检测管路密封性及阻力，避免临床使用中因管路老化导致通气障碍
‌第三方检测机构	用于产品认证，提供quan威合规报告

九、使用注意事项
